圆弧导轨传动方式?

2020-05-27 21:17:11东莞市华创力[HCL]科技有限公司

圆弧导轨传动方式?在流水线上导轨起到了很大的作用,有的朋友就来咨询,它的传动方式是什么?圆弧导轨也有很多种,每一种传动的方式都不一样,所以小编要给大家详细讲解一下!

  圆弧导轨传动方式?

  圆弧导轨传动方式?在流水线上导轨起到了很大的作用,有的朋友就来咨询,它的传动方式是什么?圆弧导轨也有很多种,每一种传动的方式都不一样,所以小编要给大家详细讲解一下!

  一:双V圆弧导轨

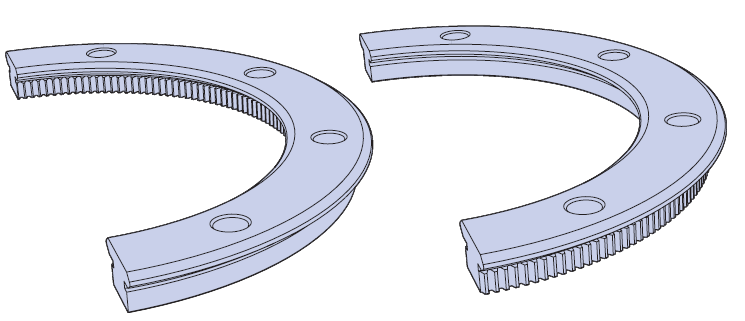

  可采购整360度圆弧导轨,也可采购任意角度的圆弧导轨段;可带内齿圈或外齿圈:





  圆弧导轨传动的两种运动方式:

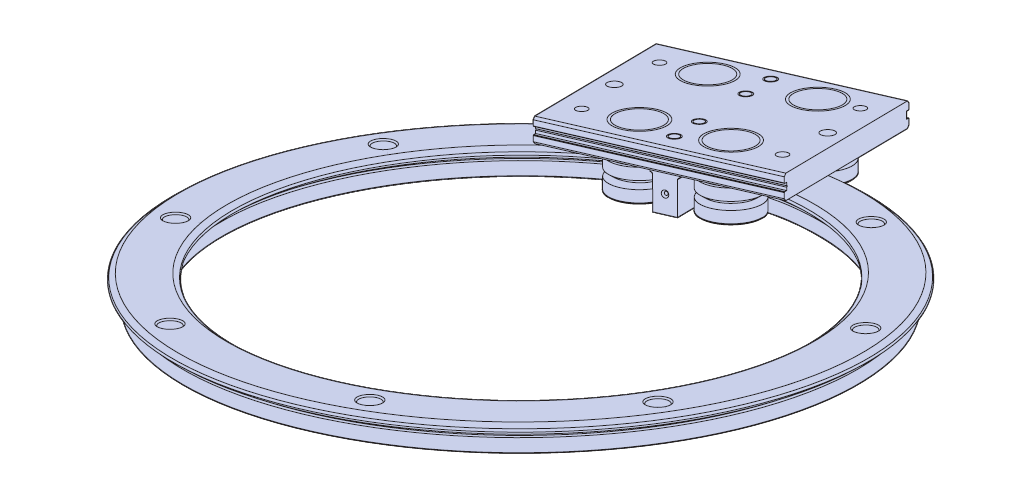

  A:圆弧导轨固定,滑台做圆周运动;可采用各种形式的传动方式,最常见的为:圆弧导轨带齿圈,把减速电机/电机安装在滑台上,齿轮安装在减速电机/电机的输出轴上,齿轮转动沿着齿圈运动,带动滑台做圆周运动:

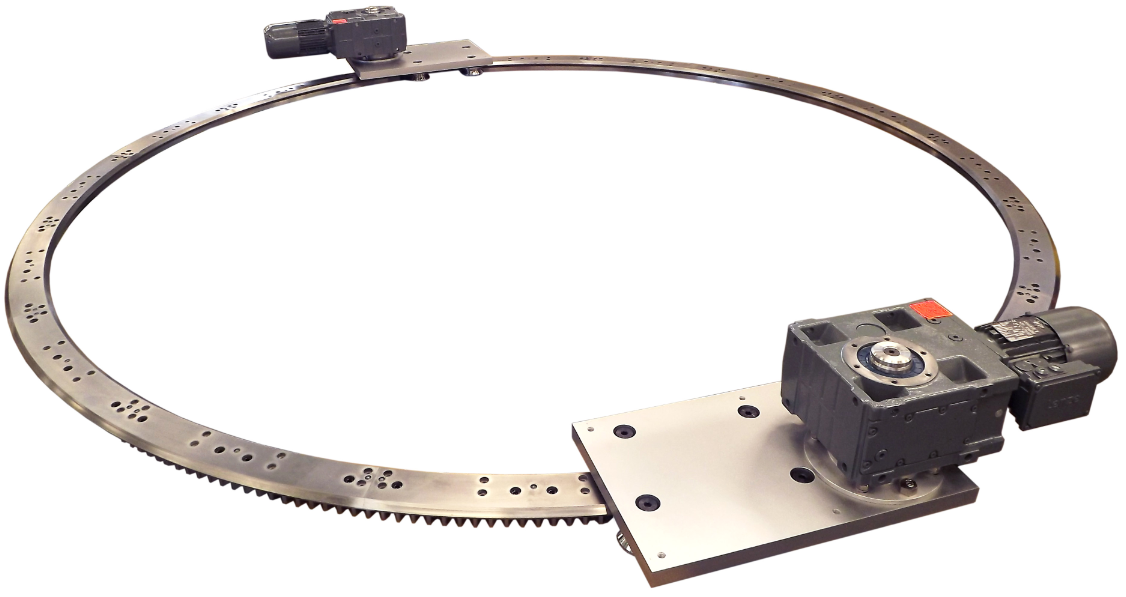

  B:滚轮固定,圆弧导轨转动;内V/外V,内齿圈/外齿圈,可自由搭配:

  如果采用外V/外齿圈结构,这样可让圆弧导轨的内侧有更为充足的空间让其它部件通过,如下图所示:



  双V圆弧导轨的齿圈,同样的直径,齿面宽度比单V圆弧导轨的小,所以可传递的力也小;所以如果需要较大的传动力,建议采用单V圆弧导轨。

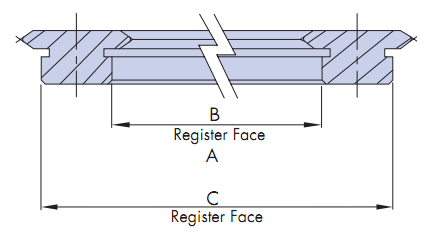

  如果你的应用对圆弧导轨的圆心位置有精确的要求,可选用如下两个定位基准中的一个来进行精准定位:





  二:单V圆弧导轨

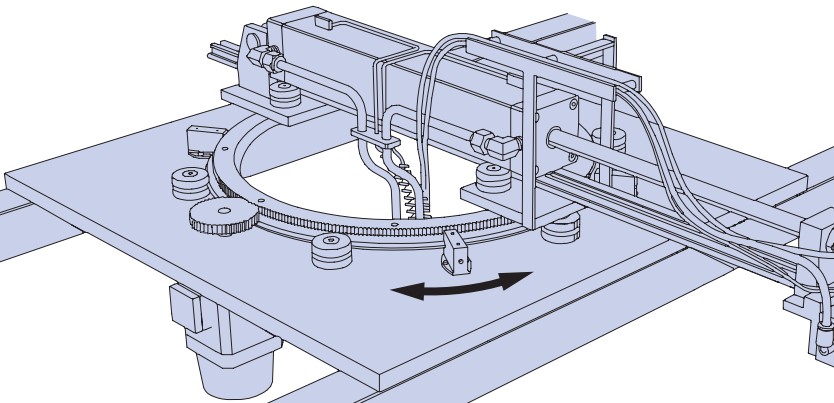

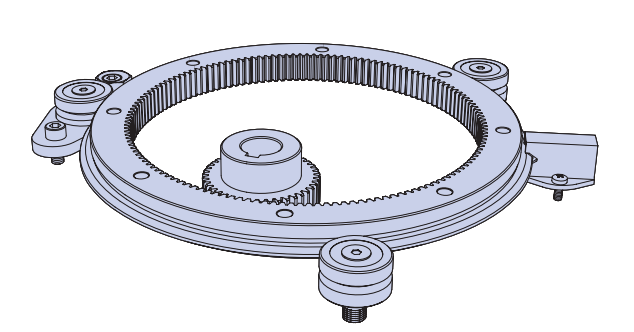

  分为“内单V/外齿”和“外单V/内齿”两种形式;滚轮和齿轮固定,电机驱动齿轮,齿轮带动单V圆弧导轨转动;这种运动方式,在很多旋转应用中,可替代回转支承,请参阅文章:圆弧导轨vs回转支承:





  齿轮齿圈传动,存在一定的反向间隙;如果需要减小反向间隙的影响,并且需要较快的线速度-比如5米每秒,那建议采用同步带传动的内单V圆弧导轨;详细说明,请参考文章:同步带传动回转工作台:





  三:单V圆弧导轨盘

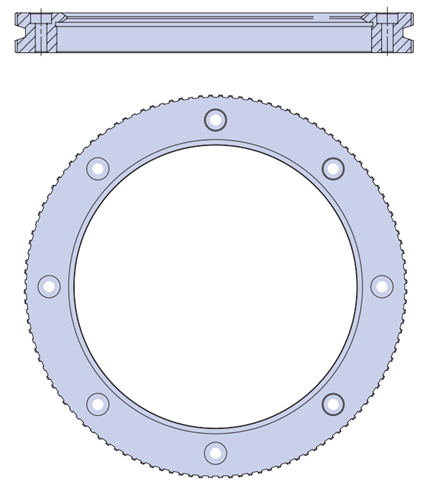

  和单沿V圆弧导轨的区别在于:单V圆弧导轨盘只有外V/外齿一种形式;中间是实心的,盘的表面可进行精密加工,方便在上面安装其它部件:




圆弧导轨传动方式?大家学会了吗?如果想咨询相关产品,请来我们公司参考,特殊需要的还可以定制哦。
