常见弧形导轨类型讲解

2020-03-17 22:49:38东莞市华创力[HCL]科技有限公司

常见弧形导轨类型讲解,又叫圆弧形导轨,滚轮弧形导轨,是通过V型滚轮在圆弧形V型导轨面上的滚动,实现圆周运动。弧形导轨可分为精密级圆弧导轨

   常见弧形导轨类型讲解,又叫圆弧形导轨,滚轮弧形导轨,是通过V型滚轮在圆弧形V型导轨面上的滚动,实现圆周运动。弧形导轨可分为精密级圆弧导轨、普通精密圆弧导轨和重载滚轮圆弧导轨,以下是它们的区别:

弧形导轨知识讲解

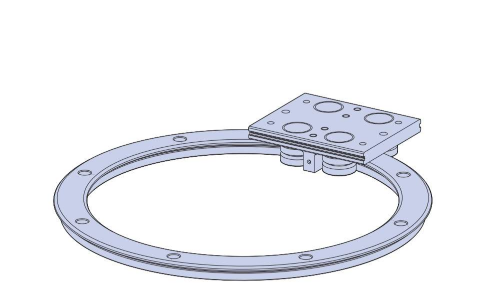

  精密圆弧导轨作用

  其加工出圆弧导轨面后要进行热处理,然后再进行精密打磨,使得表面粗糙度达到N5级,可以提供360度整圆弧导轨,也可提供任意度数的弧形导。

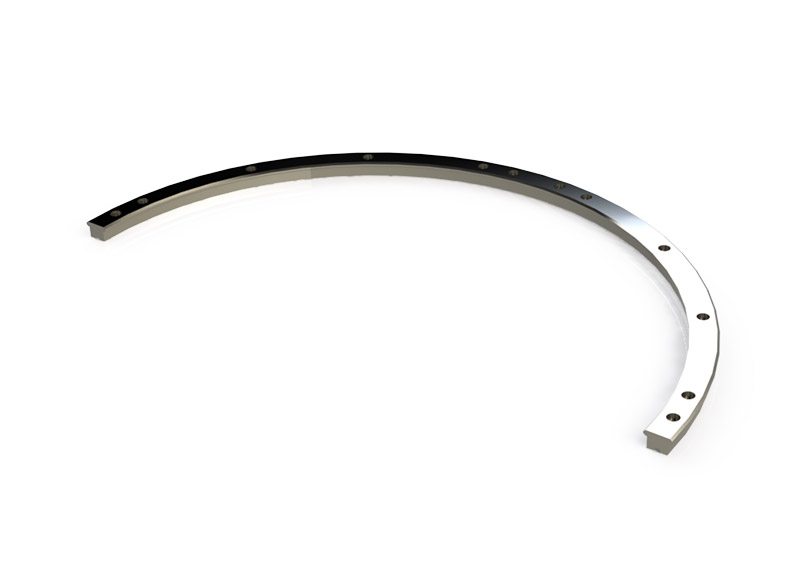

  普通精度圆弧导轨作用

  通过对GV3直线导轨进行热弯成型,可形成任意直径的圆弧导轨,安装孔的方向平行于圆周运动轨迹所在的平面;精密圆弧导轨的安装孔是垂直于圆周运动轨迹所在的平面。普通精度圆弧导轨安装简易方便,运行起来顺畅平滑,应用广泛。

环形导轨

  重载滚轮圆弧导轨作用

  通过拼接的方式,可得到任意直径的重载滚轮圆弧导轨;最大载荷可达30吨。滚轮圆弧导轨上可切齿,可选择模数8或10。在直线导轨MHD的基础上,开发出了同样载荷的滚轮圆弧导轨,从而开启了另外一种应用:让搬运机器人沿着圆弧导轨做圆弧运动。滚轮式圆弧导轨适合在回转工作台的应用,特点鲜明:滚轮固定,圆弧导轨沿着由多个滚轮的V型槽形成的轨迹做圆周运动;滚轮圆弧导轨上,可带齿圈-就是所谓的圆弧齿条,齿轮转动,带动带齿圈圆弧导轨转动。

弧形导轨

  以上就是常见弧形导轨类型讲解,需要注意的是,弧形导轨和圆形导轨是不同的导轨产品,弧型导轨是一种弧线导轨,可实现圆周运动:而圆形导轨是通过直线轴承在光轴上滚动或滑动,实现直线运动的。因此两者要对两者进行区别,切勿混淆!需要产品的时候可以给我们分享用处,我们厂家可以为你定制你需要的导轨哦。
