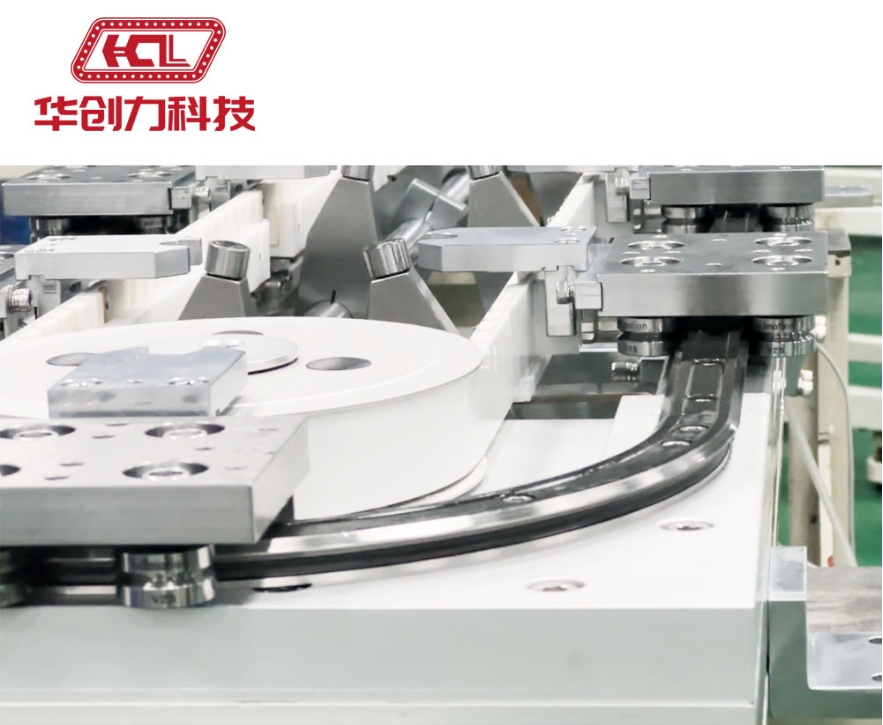

环形导轨通常指闭合的循环导轨，由直线导轨和圆弧导轨以及滑块组合而成，通常又被称为直曲导轨。环形导轨是环形导轨循环运动系统的基础与核心部件，集成度高，占用空间大大降低，可集成到生产设备中，直线导轨长度可根据应用要求定制。一般的循环流水线，如皮带式流水线、滚筒式流水线，具有较大的运动间隙，不具有足够的刚性和定位精度。而由环形导轨组成的循环运动系统，具有高刚性、高定位精度、良好的抗污染能力、更高的运行速度等突出特点，可以很好地满足现代工厂的精密自动化需求。那么环形导轨的安装要点有哪些呢？下面东莞华创力小编来给大家介绍。

　　环形导轨的安装要点有哪些：

　　在安装环轨系统之前，建议根据组装的形状放置轨道的每个部分。这样可以在组装前确认所有部件是否正确，也可以检查每个接头上的符号是否一一对应。设置第一条直线导轨：为了保证设备的精度，需要对设备基准面进行精密加工，或许也可以使用定位销来调整平行度。定位销的孔要加工准确，以保证装置的精度。如果采用定位销法，每两个导轨固定孔应放置一个定位销。如果导轨较短，建议至少使用两个定位销。固定第一段直线导轨，为保证导轨安装正确，将导轨靠近设备基准/定位销并用夹子夹住，然后用导轨上的孔作为导向孔，并在设备基准面上绘制螺纹孔的符号；然后取下导轨，在设备底座上钻出设备的螺纹孔。

　　这样可以避免孔距累积误差导致孔位错位的问题，保证导轨装置的平行度。钻孔后，您可以将导轨固定在底座上。从导轨中间向两侧逐渐拧紧，使导轨均匀固定，第二段直线导轨和后续直线导轨，第二段导轨和后续导轨导轨装置，需要靠近装置参考点，以保证导轨的正确安装；加工器件的基准面时，需要精确加工。如果使用定位销固定导轨，最好选择这种方法：先固定一段导轨，另一侧导轨的另一段不先固定，然后在每个导轨的一段安装一个滑座，然后用连接板将两个滑座连接起来；前后推动连接板，微调导轨方向，直至连接板能平稳移动，然后将另一段导轨固定在另一侧。

　　传动带的圆周方向依次与传动带连接，传动方式是在主支架上和相邻的两个转轮之间设置直线导轨，每个工作平台上设置滑块。在传动带的驱动下，直线导轨与滑块接触配合，使工作平台在传动轨道中沿直线轨迹运动；在传动带的带动下，滑块与直线导轨分离，使工作平台在传动轨道上沿圆弧运动。线性轨迹运动。本发明使工件能够在工位之间快速移动。运动停止后，工件位置精度好，环形导轨结构简单，降低了制造成本。

　　以上内容就是对环形导轨的安装要点有哪些的介绍了，环形导轨通常由强度高、硬度高的合金钢材料制成，以确保导轨的耐磨性和抗压性。同时，导轨的内圈和外圈表面通常经过特殊处理，以减少摩擦和磨损。作为现代工业领域中不可或缺的重要设备，环形导轨在各种机械设备中扮演着重要的角色，它不仅能够提供高效、稳定、安全的运动方式，还能够满足不同工业领域的需求。
